Servo-Techniek

Ontschroef units – 8 opties

1: SAE-Servo ontschroefeenheid “Enkel”

SAE aandrijvings-concept

De SAE ontschroef-units zijn kant-en-klaar verkrijgbaar in verschillende maten en prestatieklassen.

    Servomold voordelen:
  • 100% positienauwkeurigheid en reproduceerbaarheid
  • Hoge koppels en hoge snelheden
  • Duurzaam, robuust en geschikt voor clean rooms.
  • Kan worden aangevuld met koeloptie SDD

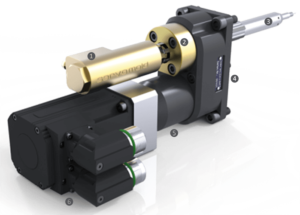

Servo-ontschroefeenheid “Single”- details

  1. Koeloptie SDD
  2. Geleideschroefdraadmoer
  3. Kern met schroefdraad
  4. Servomold tandwieloverbrenging met spievertanding
  5. Onderhoudsvrije, hoogwaardige planeetwielmechanisme
  6. Cogging-vrije servomotor



Servo ontschroefeenheid “Single”: grafische details

  1. Kogelbus geleiding.
  2. Vorminzetstuk met behuizing voor kogelbus.
  3. Referentievlak
  4. Vorm plaat
  5. Gekoelde montageplaat voor matrijstemperatuur> 40 ° C
  6. Ontschroefeenheid

Speciale kenmerken

  • Servomold-ontschroefunits kunnen in elke positie direct of bij matrijstemperaturen> 40 ° C met een gekoelde draagplaat op de matrijs worden gemonteerd.
  • Kogelkooien worden aanbevolen voor het fijncentreren van de schroefdraadkern. Deze moeten zo dicht mogelijk bij de contour worden geplaatst.
  • Servomold-ontschroefeenheden bewegen contactloos tussen de eindposities. Bij de inbedrijfstelling is een referentievlak nodig dat tijdens de referentierit als benaderingspunt dient.

Draadkern en geleideschroefdraadmoer zijn vanaf de achterkant op gemonteerde ontschroef-inrichting te verwijderen!

2: SAD-Servo ontschroefeenheid “2-voudig”

SAD aandrijvings-concept

De SAD-ontschroefunit is afgestemd op de gewenste caviteitsafstand. De installatieaanbevelingen zijn overeenkomstig de SAE-serie.

Servomold voordelen

  • 100% positienauwkeurigheid en reproduceerbaarheid
  • Hoge koppels en hoge snelheden
  • Duurzaam, robuust en geschikt voor clean rooms
  • Nestafstanden kunnen individueel worden gekozen
  • Kan worden aangevuld met koeloptie SDD

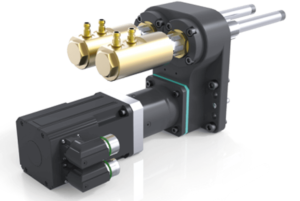

Servo-ontschroefeenheid – details

  1. Koeloptie SDD
  2. Geleideschroefdraadmoer
  3. Individuele kernafstand
  4. Kern met schroefdraad
  5. Servomold tandwieloverbrenging met spievertanding
  6. Onderhoudsvrije, hoogwaardige planeetwielmechanisme
  7. Cogging-vrije servomotor

3: SAV-Servo ontschroefeenheid “4-voudig”

De SAV-ontschroefeenheid wordt afgestemd op de gewenste caviteitsafstand. De installatieaanbevelingen zijn in overeenstemming met de SAE-serie.

Servomold voordelen:

  • 100% positienauwkeurigheid en reproduceerbaarheid
  • Hoge koppels en hoge snelheden
  • Duurzaam, robuust en geschikt voor clean rooms
  • Kernafstanden individueel te kiezen
  • Koeloptie SDD toe te voegen

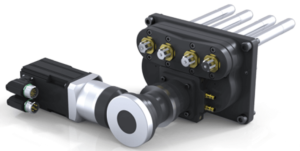

Servo-ontschroefunit – details

  1. Coggings-vrije servomotor
  2. Geleideschroefdraadmoer
  3. Individuele kernafstanden
  4. Servomold tandwieloverbrenging met spievertanding
  5. Optie – gekoelde tandwielplaat
  6. Onderhoudsvrije, hoogwaardige planeetwielmechanisme

4: SSE Servo wormwiel aandrijving “enkel”.

SSE-aandrijfconcept

De SSE is een volledig ingekapselde wormwieloverbrenging die via een spiebaan verbonden is met een SAK servo aandrijving.

Servomold voordelen

  • 100% positie- en herhaalnauwkeurigheid
  • Bruikbaar bij hogere matrijstemperaturen (tot 150 ° C)
  • Compacte hoogte maakt installatie aan de aanspuitzijde mogelijk
  • Meerdere units kunnen in serie worden gekoppeld

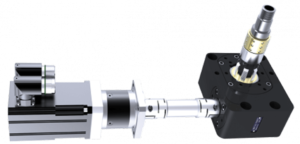

Servo wormwielaandrijving – details

  1. Servomold aandrijfeenheid koppeling (SAK)
  2. Cardanas voor het ontkoppelen van temperatuurinvloeden
  3. Servomold wormwielaandrijving.

Functie en montage

  • Servomold wormwiel aandrijvingen kunnen in elke positie gemonteerd worden, zowel op als in de matrijs.
  • Door de geringe opbouwhoogte is de inbouw aan de spuitzijde eenvoudig te realiseren.
  • We adviseren het gebruik van kogelbussen voor het fijncentreren van de schroefdraadkern. Ze moeten zo dicht mogelijk bij het contourgebied zijn.
  • Servomold-wormwielaandrijvingen bewegen zonder enig contact tussen de eindposities – Voor de inbedrijfstelling is een referentievlak vereist.
  1. Kogelgeleidingsbus
  2. Vorminzetstuk met behuizing voor de kogelbus
  3. Gebied om het referentiepunt te definiëren
  4. Vormplaat
  5. Montageplaat wormwiel eenheid
  6. Gekoelde montageplaat voor vormtemperaturen> 40 ° C
  7. Wormwielaandrijving.

5: SSD Servo wormwielaandrijving  “2-v”

SSD-aandrijfconcept

Servomold wormaandrijving SSD en SSD zijn volledig ingekapselde tandwielkasten (wormwiel) die via een lijnas zijn verbonden met een servoaandrijfeenheid SAK.

Servomold voordelen

  • 100% positienauwkeurigheid en herhaalbaarheid.
  • Kan worden blootgesteld aan dezelfde temperatuur als gereedschap. Dit zorgt voor de compensatie van de lineaire uitzetting van holte naar holte.
  • Ook bruikbaar bij matrijstemperaturen tot 150°C.
  • Compacte hoogte maakt installatie aan spuitzijde mogelijk.
  1. Servomold aandrijfeenheid koppeling (SAK)
  2. Lijnschacht om de effecten van temperatuur te ontkoppelen
  3. Servomold wormaandrijving

6: SSV Servo wormwielaandrijving  “4-v”

SSV-aandrijf concept

Servomold wormaandrijving SSV is een volledig ingekapselde tandwielkast (wormwiel) die via een lijnas is verbonden met een servoaandrijfeenheid SAK.

Servomold voordelen

  • 100 % positienauwkeurigheid en herhaalbaarheid
  • Kan worden blootgesteld aan dezelfde temperatuur als gereedschap. Dit zorgt voor de compensatie van de lineaire uitzetting van holte naar holte.
  • Ook bruikbaar bij matrijstemperaturen tot 150 °C.
  • Compacte hoogte maakt installatie aan spuitzijde mogelijk

  1. Servomold aandrijfeenheid koppeling (SAK)
  2. Lijnschacht om de effecten van temperatuur te ontkoppelen
  3. Servomold wormaandrijving





7: SAM Servo unscrewing device “multi”

Het servo-losschroefapparaat “multi” (SAM) is ons antwoord op de eisen die worden gesteld aan hoogwaardige spuitgietmatrijzen met ontschroeffunctie:

  • Hoogste precisie en procesbetrouwbaarheid
  • Kortste cyclustijden en hoogste beschikbaarheid
  • Schone en olievrije werking => Geschikt voor cleanroom
  • Lange onderhoudsintervallen en onderhoudsvriendelijk ontwerp
  • Compact ontwerp – geen uitstekende delen



Speciale eigenschap!

Schroefkern, geleideschroefdraadmoer en koelinzet met afdichting kunnen voor inspectie of onderhoud aan gemonteerde matrijs vanaf de deellijn worden gedemonteerd.

Draadkern, geleidingsdraad en koelinzet met afdichtingen

Servo-ontschroefinrichtingen „Multi“ (SAM) kunnen, afhankelijk van de eisen, met één of twee versnellingsbakniveaus worden uitgevoerd. De beslissing is gebaseerd op de volgende parameters:

  • Aantal holtes.
  • Draadafmeting en lengte en dus maximale lossingsmoment.
  • De steek en opstelling van de holtes.
  • Vereiste ontschroefsnelheid.

Het systeemontwerp wordt gedaan door onze projectingenieurs, rekening houdend met de technologische mogelijkheden en de eisen van de klant.

8: SAH – Servo Unscrewing half

Servo-ontschroefapparaten SAH zijn gebruiksklaar met volledige plaatopbouw.

Servo ontschroef eenheid

  • Volledig gemonteerd en getest
  • Uitgebreide garantie
  • Verkrijgbaar in 3 verschillende configuraties (SAH1, SAH2 en SAH3)





Servomold-servo-ontschroefunits kunnen worden geleverd als gebruiksklare ontschroefhelften – u kunt zich dan volledig concentreren op uw kerncompetentie – het contourgebied.

  1. distributieriemplaat
  2. koelplaat
  3. tandwielplaat
  4. afsluitplaat
  5. SAH2–plus – montage uitwerpplaat
  6. SAH3–plus – montage stripperplaat
